Mengapa Cable Cleat Adalah Pertahanan Kritikal Yang Diperlukan Sistem Elektrik Anda？

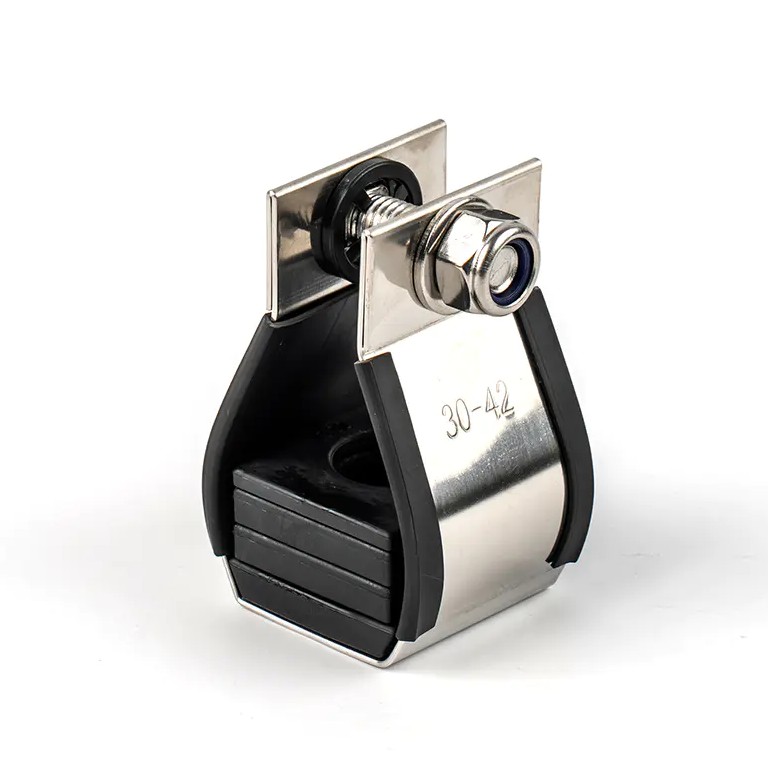

Kelongsong kabel bukan aksesori pilihan—ia adalah peranti keselamatan kritikal yang direka untuk melindungi kabel elektrik dan mengelakkan kerosakan besar semasa kejadian litar pintas. Kerosakan litar pintas menghasilkan daya elektromagnet yang berkadar dengan kuasa dua arus puncak, mampu menyebat kabel bertenaga melalui rak peralatan dan membahayakan kakitangan dalam milisaat. Pemutus litar biasanya memerlukan 0.06 hingga 0.1 saat untuk tersandung, tetapi daya pemusnah puncak berlaku pada masa yang sama 0.005 saat pada sistem 50Hz. Cleat kabel melaksanakan fungsi penahannya serta-merta, sebelum peranti perlindungan boleh bertindak balas, menjadikannya garis pertahanan utama terhadap daya elektromekanikal.

Menurut IEC 61914, cleat kabel ditakrifkan sebagai "peranti yang direka untuk menyediakan keselamatan kabel apabila dipasang pada selang waktu sepanjang kabel." Tidak seperti pengikat kabel atau pengapit standard, cleat direka khusus dan diuji untuk menahan daya litar pintas, dengan penarafan berdasarkan arus litar pintas prospektif puncak (kA) dan jarak pemasangan.

Bagaimana Daya Litar pintas Mengancam Sistem Kabel

Semasa litar pintas tiga fasa, konduktor bersebelahan menghasilkan medan elektromagnet yang sengit. Daya tolakan antara konduktor adalah berkadar dengan kuasa dua arus litar pintas puncak, mewujudkan tegasan serta-merta yang produk pengurusan kabel standard tidak boleh mengandungi. Dalam pusat data, kabel tidak selamat boleh memusnahkan rak pelayan bernilai berbulan-bulan masa penggantian; dalam tetapan industri, senario yang sama berisiko kebakaran, kecederaan, dan masa henti yang berpanjangan.

Jurang Masa Kritikal

Memahami garis masa kejadian kerosakan mendedahkan sebab sekatan pasif tidak boleh diganti:

• 0.005 saat: Daya elektromagnet puncak berlaku pada sistem 50Hz
• 0.06–0.1 saat: Pemutus litar tersandung dan bersihkan kerosakan
• Keputusan: Tanpa cleat kabel, kabel mengalami pergerakan yang tidak terkawal sepanjang tempoh kerosakan

Jurang masa ini bermakna tiada peranti perlindungan aktif boleh menghalang kemusnahan mekanikal awal—hanya cleat kabel yang dinyatakan dengan betul boleh.

Jenis Cable Cleat Yang Sesuai dengan Aplikasi Berbeza

Memilih jenis cleat yang betul bergantung pada konfigurasi kabel, kelas voltan dan keadaan persekitaran. Menggunakan jenis cleat yang tidak serasi boleh mengakibatkan sekatan yang tidak mencukupi semasa keadaan kerosakan.

Garis Panduan Pemilihan Bahan

Pilihan bahan secara langsung memberi kesan kepada jangka hayat prestasi dan margin keselamatan:

• Keluli Tahan Karat 316: Rintangan kakisan yang luar biasa untuk persekitaran marin, luar pesisir dan kimia; menahan daya elektromekanikal yang melampau
• aluminium: Ringan dengan sifat mekanikal yang kuat; sesuai untuk aplikasi LV ke HV dalaman dan luaran
• Polimer/Nylon: Kos efektif untuk penggunaan dalaman voltan rendah; Pilihan UV dan kalis api tersedia untuk persekitaran tertentu

Bagaimana IEC 61914 Memastikan Perlindungan Boleh Dipercayai

IEC 61914:2021 ialah piawaian yang diterima secara global untuk cleat kabel reka bentuk dan ujian, menggantikan kekaburan yang terdapat dalam kod elektrik serantau. Walaupun Artikel 392.20(C) dan CSA Artikel 12-2202 NEC memerlukan kabel untuk dicagarkan daripada daya magnet arus kerosakan, kedua-duanya tidak menyatakan cara menguji atau mengesahkan bahawa peranti penahan akan bertahan dalam kejadian litar pintas. IEC 61914 mengisi jurang kritikal ini.

Kategori Ujian Mandatori Di Bawah IEC 61914

Standard ini memerlukan ujian komprehensif merentas pelbagai dimensi prestasi:

1. Penilaian Suhu: Operasi yang disahkan daripada -60°C hingga 120°C (atau julat yang diisytiharkan)
2. Ujian Beban Sisi: Beban berterusan ditahan selama 60 minit pada suhu maksimum yang diisytiharkan
3. Ujian Beban Paksi: Rintangan kepada gelinciran kabel di sepanjang laluan
4. Rintangan Kesan: Diuji pada suhu operasi yang diisytiharkan terendah
5. Hakisan dan Rintangan UV: Semburan garam dan pengesahan penuaan dipercepatkan
6. Rintangan kepada Daya Elektromekanikal: Ujian tahan litar pintas pada penarafan kA yang diisytiharkan
7. Penyebaran Api: Rintangan kepada penyebaran api di bawah keadaan kerosakan

Perbezaan kritikal: IEC 61914 memerlukan tempoh ujian litar pintas yang adil 0.1 saat (lima kitaran lengkap), yang mencukupi untuk mendedahkan kelemahan cleat kerana daya pemusnah puncak berlaku dalam beberapa milisaat pertama. Ini berbeza daripada ujian tahan terma kabel, yang mungkin menentukan 63kA untuk 1 saat atau 40kA selama 3 saat—kadaran tersebut menangani pemanasan konduktor, bukan sekatan mekanikal.

Faktor Mana Yang Menentukan Spesifikasi Cleat yang Betul

Spesifikasi yang betul memerlukan pemadanan prestasi cleat yang diisytiharkan dengan keadaan kerosakan sebenar pemasangan. Spesifikasi yang kurang menghasilkan risiko keselamatan yang besar, manakala spesifikasi yang berlebihan membazirkan belanjawan tanpa faedah tambahan.

Parameter Spesifikasi Utama

Jurutera mesti mengira dan mengesahkan perkara berikut:

• Diameter Luar Kabel (OD): Cleat mesti sesuai dengan diameter sarung sebenar, bukan hanya saiz konduktor. Pemasangan yang tidak betul mengurangkan keberkesanan sekatan semasa kerosakan.
• Arus Litar pintas prospektif puncak: Penarafan kA cleat mesti melebihi tahap kesalahan sistem yang dikira. Ambil perhatian bahawa tahap kerosakan tertinggi sering berlaku dalam pemasangan voltan rendah, bukan hanya sistem voltan tinggi.
• Jarak Cleat: Penarafan pengilang diisytiharkan pada selang waktu tertentu (biasanya 600mm). Jarak yang lebih luas meningkatkan daya setiap cleat secara eksponen. Daya antara konduktor dikira menggunakan formula IEC 61914, yang menganggap arus puncak dan diameter kabel.
• Kelas dan Konfigurasi Voltan: Sistem LV, MV dan HV membentangkan profil daya yang berbeza. Pembentukan teras tunggal, trefoil dan quad masing-masing memerlukan cleat yang direka khas.
• Pendedahan Alam Sekitar: Kehadiran bahan kimia, suhu ekstrem, pendedahan UV dan risiko kebakaran menentukan pemilihan bahan dan kelas rintangan kakisan.

Contoh Berhati-hati

Pertimbangkan dua pengeluar yang menuntut ketahanan puncak 140kA:

• Pengilang A diuji dengan kabel 35mm di Jarak 600mm
• Pengilang B diuji dengan kabel 45mm di Jarak 300mm

Untuk sistem dengan tahap kerosakan 60kA menggunakan kabel 30mm pada jarak 1200mm, produk Pengilang B akan gagal walaupun penarafan tajuk yang sama. Ini menunjukkan sebab pasukan perolehan mesti menyemak laporan ujian yang lengkap—bukan hanya angka tajuk utama—dan sebab jurutera mesti melindungi spesifikasi sepanjang kitaran hayat projek.

Cara Pemasangan yang Betul Memaksimumkan Margin Keselamatan

Malah cleat yang dinyatakan dengan betul boleh gagal jika dipasang dengan tidak betul. Kualiti pemasangan secara langsung menentukan sama ada sistem berfungsi seperti yang diuji.

Amalan Terbaik Pemasangan

1. Ikuti Jarak Pengeluar: Pasang pada selang waktu yang ditentukan untuk arus kerosakan yang diisytiharkan. Jarak yang lebih ketat diperlukan untuk senario litar pintas yang tinggi.
2. Jajar mengikut Diameter Kabel: Pastikan saiz cleat sepadan dengan OD kabel sebenar, mengambil kira sebarang toleransi penebat atau jaket.
3. Gunakan Pembetulan yang Betul: Lekapkan dengan perkakasan yang diluluskan untuk jenis pembendungan (tangga, dulang, tupang atau rasuk).
4. Gunakan Tork yang Betul: Terlalu mengetatkan mengganggu jaket kabel; kurang mengetatkan membolehkan gelincir. Gunakan sepana tork untuk mencapai tork penjaga yang ditentukan pengeluar.
5. Akaun untuk Pengembangan Terma: Dalam sistem fleksibel di mana kabel "diulir", membenarkan pergerakan pengembangan antara titik tetap. Dalam sistem tegar, pastikan cleat dan struktur menahan daya termo-mekanikal membujur.

Pertimbangan Reka Bentuk Sistem

Sistem kabel terbahagi kepada dua kategori, masing-masing dengan keperluan cleat yang berbeza:

• Sistem Fleksibel: Kabel disnaked secara menegak atau mendatar, membenarkan pengembangan dan pengecutan haba bebas antara titik penetapan. Cleat mesti menampung pergerakan sambil mengekalkan kekangan semasa kerosakan.
• Sistem Tegar: Kabel dibetulkan secara membujur, memerlukan cleat, struktur sokongan, dan kekakuan kabel untuk secara kolektif menahan daya termo-mekanikal tanpa kerosakan.

Tempat Cable Cleats Menyampaikan Perlindungan Kritikal

Kelongsong kabel adalah penting di mana sahaja kabel berkuasa tinggi berjalan berhampiran kakitangan atau peralatan kritikal. Paras voltan adalah tidak relevan—beberapa tahap kerosakan tertinggi berlaku dalam pemasangan voltan rendah disebabkan oleh galangan sistem yang lebih rendah.

Selain pematuhan keselamatan dengan NEC 392.20(C) dan IEC 61914, pemasangan cleat yang betul membantu memenuhi keperluan seismik dan syarat polisi insurans, mengurangkan liabiliti dan menghalang kerja semula yang mahal.

Kesimpulan: Pendekatan Proaktif untuk Keselamatan Sistem Kabel

Kelongsong kabel mewakili sebahagian kecil daripada jumlah kos projek tetapi memberikan perlindungan yang tidak boleh diganti terhadap daya elektromekanikal litar pintas. Proses pemilihan mesti menyepadukan diameter kabel, pengiraan arus kerosakan, keperluan jarak, keserasian bahan dan pendedahan alam sekitar ke dalam spesifikasi yang padu. Pasukan perolehan harus menganggap cleat sebagai komponen keselamatan yang direka bentuk—bukan item komoditi—dan mengesahkan bahawa produk membawa laporan ujian bebas kepada IEC 61914:2021, termasuk dokumentasi ujian litar pintas sebelum dan selepas. Dengan menentukan dan memasang cleat kabel dengan betul dari hari pertama, kontraktor elektrik dan pemilik kemudahan memastikan pematuhan peraturan, melindungi infrastruktur kritikal dan mewujudkan persekitaran kerja yang lebih selamat untuk kakitangan.
